Vaskdirigent Sandwich Busway

Copper Conductor Sandwich Busway on ülitõhus jõuülekandelahendus, mis on loodud spetsiaalselt tänapäevaste elektrijaotussüsteemide jaoks. Kasutades kõrge puhtusastmega elektrolüütilisi vaskjuhte ja tihedalt virnastatud faasijuhtmeid sisaldavat sandwich-struktuuri, ühendab see sujuvalt juhtmed, isolatsioonimaterjalid ja metallkesta. Sellel disainil on palju eeliseid, sealhulgas suur voolutugevus, väike võimsuskadu ja paigaldamise paindlikkus. Toode on laialdaselt kasutatav suure vooluga elektrijaotuse stsenaariumides – nagu tööstusettevõtted, kõrghooned, andmekeskused ja raudteetransiidisüsteemid –, pakkudes stabiilse ja usaldusväärse jõuülekande tagatist mitmesuguste elektriliste rakenduste jaoks.

Tehnilised parameetrid

Peamised tehnilised eelised

(I) Kõrge puhtusastmega vaskjuhtmed: väiksem kadu, suurem energiatõhusus

Süsteem kasutab juhtmaterjalina T2-klassi elektrolüütilist vaske, mille puhtus on ≥99,95%. 20 °C juures on eritakistus ≤0,01724 Ω·mm²/m ja juhtivus ületab 98%. Võrreldes tavaliste vaskmaterjalidega vähendab see liinikadusid ligikaudu 5–8%. Juhtpinnad võivad soovi korral olla tinatatud või hõbetatud; see suurendab oluliselt oksüdatsiooni- ja korrosioonikindlust, vähendab kontaktikindlust, tagab ühenduspunktide pikaajalise stabiilsuse ja pikendab tõhusalt toote kasutusiga.

(II) Kompaktne võileibstruktuur: kahekordne läbimurre ruumikasutuses ja energiatõhususes

Kolmefaasilised juhid on õhukesekihiliste isolatsioonimaterjalidega otse ühendatud ja õhuvahedeta tihedalt üksteise peale asetatud, surudes seeläbi elektrilise vahekauguse vaid 6–10 mm. See disain suurendab jõuülekande tihedust ruumiühiku kohta üle 40% ja tulemuseks on kompaktsem füüsiline profiil. Järelikult võimaldab see oluliselt säästa paigaldusruumi, mistõttu sobib see eriti hästi piiratud ruumiga keskkondadesse, nagu elektrilised püstikud ja seadmetetihedad tsoonid. Veelgi enam, see tihedalt paigutatud struktuur vähendab süsteemi reaktiivsust vaid 40–60% -ni traditsiooniliste õhkisolatsiooniga siinikanalite süsteemist, minimeerides märkimisväärselt pingelangust suure vooluga töötingimustes ja suurendades üldist jõuülekande efektiivsust.

(III) Suure tõhususega soojuse hajumise disain: madalam temperatuuri tõus, suurem stabiilsus

Juhtide tekitatud soojus juhitakse kiiresti läbi isolatsioonikihi metallkesta. Kui see on ühendatud alumiiniumisulamist korpusega, millel on integreeritud soojust hajutavad ribid, suureneb korpuse pindala üle 30%, mille tulemusena paraneb oluliselt soojuse hajumise efektiivsus. Teatud suure vooluvõimsusega mudelitel on korpuse sisepinnal pikisuunalised soojust hajutavad sooned; see konstruktsioon suurendab veelgi soojusjuhtivust, tagades, et ühendusklemmide temperatuuri tõus jääb ≤60K ja metallkorpuse temperatuuri tõus ≤30K, säilitades seeläbi stabiilse töötemperatuuri ohutus vahemikus pikaajalise töötamise ajal.

(IV) Põhjalik kaitse kõigi stsenaariumide jaoks – ohutu ja usaldusväärne

Põhikaitse: korpus on valmistatud alumiinium-magneesiumisulamist või külmvaltsitud teraslehest. Anodeerimise, elektroforeesi või elektrostaatilise pulbervärviga töödeldud sellel on suurepärane korrosioonikindlus ja mehaaniline tugevus. Sissepääsukaitse (IP) reitinguga IP54 või kõrgem kaitseb see tõhusalt tolmu ja pritsmevee eest, mistõttu sobib see tavakeskkondadesse, nagu tehase põrandad ja elektrijaotusruumid.

Kaitse erikeskkondade jaoks: saadaval on kohandatud veekindlad (kapseldatud) mudelid. These units feature a fully sealed, integral encapsulation using unsaturated polyester resin combined with inorganic fillers, achieving an IP rating of IP67–IP68. They are capable of stable operation in outdoor settings, underwater environments, and atmospheres containing corrosive gases, boasting an insulation aging life exceeding 50 years.

Tulekindel kaitse: Tulekindlad mudelid kasutavad komposiit-isolatsioonikihti, mis koosneb vilgukivist teibist ja keramiseerivast silikoonkummist. Korpus on kaetud paisuva (tuldpaisuva) tulekindla värviga; isegi äärmuslike temperatuuride 960°C korral suudab seade säilitada toiteallika 1 kuni 3 tundi, tagades tuleohutusahelatele pideva toite. Need tooted vastavad riiklikele standarditele, nagu GB/T 9978.1-2008.

(V) Modulaarne paigaldus – paindlik ja mugav laiendamine

Standardse modulaarse disainiga süsteem võimaldab kiiret kohapealset ühendamist ühe poldi abil. Iga ühendus on varustatud pöördemomendi juhtimismehhanismiga, et tagada minimaalne kontakttakistus. Ühendused toetavad joondustolerantsi reguleerimist ±4 mm, kompenseerides tõhusalt paigaldusvigu. Pistikseadmeid saab paigutada mis tahes punkti piki siini ja need toetavad kuumühendamist (pinge all olev sisestamine/eemaldamine) – nii, et maandusühendus lülitub esimesena ja eraldub viimasena –, mis on ette nähtud vähemalt 200 pistiktsükli jaoks. See paindlikkus võimaldab süsteemil hõlpsasti kohaneda tootmisliini ümberkonfigureerimise ja seadmete laiendamise nõuetega, vähendades seeläbi ehitustööde teostamisaega ja hoolduskulusid.

Tootevaliku juhend

Rakenduse stsenaariumid

(I) Tööstuslik tootmissektor

Sobib raskeveokite töökodadele, mis on seotud autotööstuse, mehaanilise töötlemise, elektroonikamontaaži ja sarnaste valdkondadega, pakkudes stabiilset põhitoiteallikat suuremahulistele masinatele ja automatiseeritud tootmisliinidele. Selle madala takistusega omadused leevendavad tõhusalt voolukõikumistest põhjustatud pingelangusi, samas kui selle modulaarne disain hõlbustab tootmisliinide sagedast reguleerimist ja seadmete laiendamist, täites seeläbi tööstusliku tootmise paindlikud nõudmised.

(II) Kõrghooned ja ärikompleksid

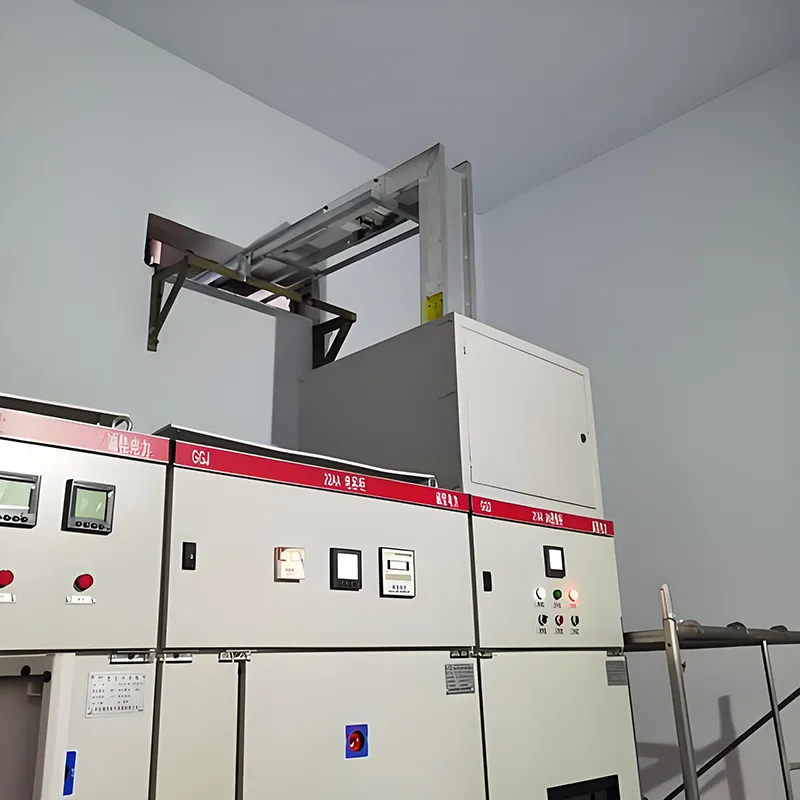

Need süsteemid, mis on paigaldatud vertikaalselt elektripüstikutesse, toimivad iga korruse peamiste elektrijaotusliinidena – see lahendus on kasutusel üle 90% kõrghoonetest. Kommertskompleksides võimaldavad need suure vooluga elektrienergia jaotust kaugkauguselt, rahuldades erinevate tegevuspaikade, näiteks kaubanduskeskuste, hotellide ja büroohoonete erinevaid elektrikoormuse nõudeid; Lisaks pakuvad need mugavaid voolujaotuspunkte, mis lihtsustavad tulevast hooldust ja süsteemi muutmist.

(III) Andmekeskused ja tervishoiuasutused

Need süsteemid pakuvad pidevat ja usaldusväärset toitetagamist missioonikriitiliste koormuste jaoks (nt andmekeskuse serverid ja meditsiiniseadmed), mis nõuavad erakordset töökindlust. Teatud intelligentsetel tootemudelitel on integreeritud temperatuurianduri ja voolu jälgimise moodulid; toetades RS485 või traadita edastusprotokolle, võimaldavad need kaugjuhtimist ja -hooldust ning rikke eelhoiatusvõimalusi, tagades seeläbi katkematu toiteallika järjepidevuse.

(IV) Keskkonna erisätted

Veekindlad valuvaigutooted sobivad ideaalselt niisketesse ja söövitavatesse keskkondadesse – näiteks maa-alustesse kommunaaltunnelitesse, veepuhastusjaamadesse ja rannikualade rajatistesse. Tulekindlad tooted, vastupidi, on mõeldud kasutamiseks tuleohutusahelates ja avariitoitesüsteemides; tulekahju korral säilitavad nad toiteallika järjepidevuse, saades seeläbi kriitilise aja personali evakueerimiseks ja seadmete päästmiseks.

KKK

Q1: Mis on Copper Conductor Sandwich Busway?

A: It is a low-voltage, medium-to-high load distribution system with dense T2 copper conductors (≥99.9%) for stable current, low loss, and reliable operation.

Q2: Millised on selle peamised spetsifikatsioonid?

V: Nimivool 1000A, sobib ≤1000V süsteemidele. Vask on tinatatud, et tagada madal kontakttakistus ja korrosioonivastane toime. IP54+ kaitse, mis vastab standarditele GB 7251 ja IEC 61439.

Q3: kus seda tavaliselt kasutatakse?

V: Ideaalne kõrghoonete, tööstusettevõtete, kaubanduskeskuste, andmekeskuste ja muude madalpinge elektrijaotusrakenduste jaoks.

Q4: Millised on peamised eelised?

V: Suur vooluvõimsus, väike energiakadu, suurepärane soojuse hajumine, kompaktne disain ning lihtne paigaldamine ja laiendamine.

K5: kas see on ohutu ja usaldusväärne?

V: Jah. Tihe struktuur ja kvaliteetne vask tagavad usaldusväärse töö ning kõik tooted on ohutuse tagamiseks CCC sertifikaadiga.

K6: Kas ma saan bussiteed kohandada?

V: Fenghua Electric pakub paindlikke lahendusi erinevate paigutuste, pikkuste ja võimsuste jaoks. Kohandatud tellimuste või konsultatsiooni saamiseks võtke meiega ühendust.

7. küsimus: kuidas see on võrreldav traditsiooniliste bussiteede või kaablitega?

V: See vähendab energiakadu, parandab soojuse hajumist ja säästab ruumi, muutes selle tõhusamaks ja töökindlamaks kui tavaline kaabeldus.

Q8: Kuidas ma saan osta või küsida?

V: Hinnapakkumise taotlemiseks, tellimuse esitamiseks või projekti nõuete arutamiseks võtke ühendust Fenghua Electricuga. Pakume professionaalset tuge kõigi päringute jaoks.
