Nõrkvooluga suletud bussitee

Täpne katvus nõrkvoolu võimsuse jaotamiseks

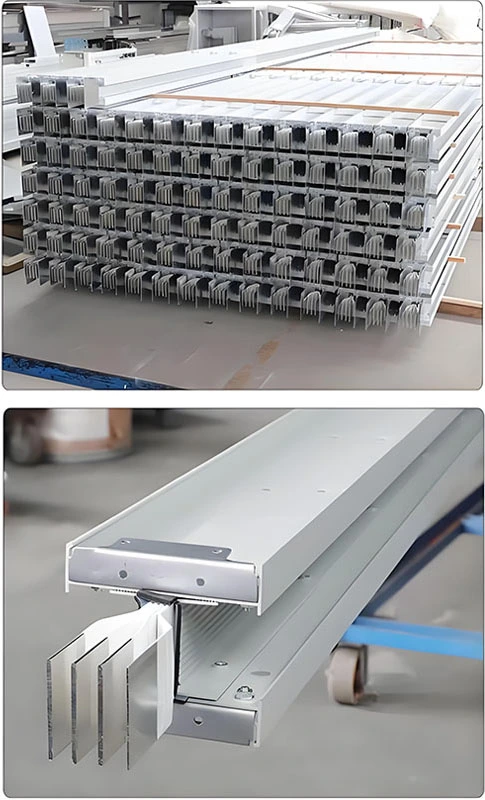

Low Current Enclosed Busway on mõeldud täisstsenaariumi väikese koormuse võimsuse jaotamiseks nimivooluvahemikuga 25A–400A. See toetab vahelduvvoolu kolmefaasilisi nelja- või viiejuhtmelisi süsteeme, mille nimipinge on kuni 660 V ja sagedused 50 Hz või 60 Hz. Professionaalse Hiina tootja ja tarnijana pakub Fenghua Electric ideaalseid lahendusi väikestele ärirajatistele, kontorite haruahelatele, automaatika juhtkappidele ja meditsiinilaboriseadmetele. Paindlikuks kohandatud jõuülekandeks on saadaval nii õhuisolatsiooniga kui ka kompaktse isolatsiooniga tüübid.

Põhitüübid: topeltlahendused erinevateks rakendusteks

1. Õhuisolatsiooniga bussitee

Tänu õhuvahega isolatsioonistruktuurile, mis on kombineeritud epoksüisolatsiooniplokkidega, tagab see süsteem kõrge isolatsioonitakistuse (≥100MΩ) ja talub 3750V toitesageduspinget 1 minuti jooksul ilma rikketa. Disain suurendab soojuse hajumist, hoides juhtme temperatuuri alla 60 °C ja korpuse tõusu 30K piires. Korpus on valmistatud külmvaltsitud terasest või alumiinium-magneesiumisulamist tugevdatud gofreeritud struktuuriga, mis tagab tugeva mehaanilise töövõime. Kõrge puhtusastmega T2 vaskjuhtmed (≥99,95%) tinakattega tagavad madala takistuse ja stabiilse juhtivuse. Alumiiniumjuhtmed on kulutõhusate projektide jaoks valikulised.

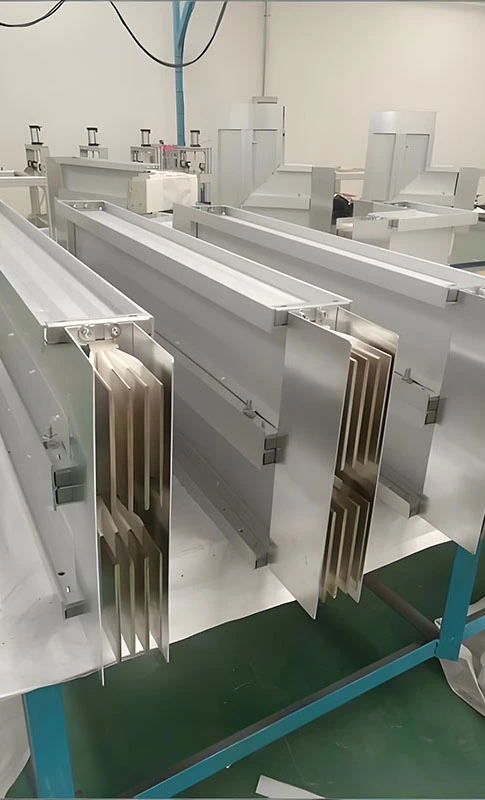

2. Kompaktne isoleeritud bussitee

See tüüp kasutab juhtide tihedaks mähimiseks epoksüvaiku või täiustatud polümeermaterjale koos leegiaeglustava XLPE termokahaneva toruga, mis vastab RoHS-i keskkonnastandarditele. Selle kompaktne struktuur vähendab ruumivajadust ja hoiab ära korstnaga seotud tuleohu, pakkudes paremat tuleohutust. Kaitseklassiga kuni IP54 toimib see hästi niiskes ja tolmuses keskkonnas. Optimeeritud disain vähendab impedantsi ja võimsuskadu, tagades kõrge ülekandeefektiivsuse pingelangusega ≤2,5% üle 110 m. Isolatsioonisüsteem töötab töökindlalt vahemikus -200°C kuni +200°C, tagades kasutusea üle 30 aasta.

Erakordne jõudlus: ranged standardid tagavad stabiilse töö

Sertifitseeritud kvaliteedi tagamine

Low Current Enclosed Busway on toodetud rangelt kooskõlas rahvusvaheliste standarditega. Iga seade läbib enne tarnimist põhjaliku testimise, tagades ühtlase kvaliteedi, kontrollitud jõudluse ja usaldusväärse jõuülekande erinevate rakenduste jaoks.

Kõrge kaitsetase (IP40–IP65)

Korpus on konstrueeritud kaitseklassidega IP40 kuni IP65, välistingimustes kasutamiseks on saadaval kõrgemad reitingud. Täiustatud torke-neetimistehnoloogia loob õmblusteta, täielikult suletud konstruktsiooni, parandades tihendusjõudlust ning takistades tõhusalt tolmu ja niiskuse sissepääsu. See sobib hästi karmidesse keskkondadesse, nagu kõrge õhuniiskus, merekliima ja soolaudu, ning 2000-tunnise soolapihustustestiga on tõestatud vastupidavus.

Tugev lühise- ja vibratsioonikindlus

Süsteemil on suurepärane lühiskindlus. Alumiiniumist või madala magnetilisusega terasest korpus vähendab pöörisvoolukadusid ja termilist tõusu, parandades voolu efektiivsust. Sisseehitatud lööke neelavad konstruktsioonid kaitsevad sisejuhte ja isolatsioonikomponente mehaanilise vibratsiooni ja välismõjude eest. Paindlikud ühendused ja kummist isolatsioonipadjad suurendavad veelgi süsteemi stabiilsust, kui need on ühendatud trafode või jaotusseadmetega.

Ohutu ja tõhus maandussüsteem

Integreeritud maanduskonstruktsioonis kasutatakse kõrge juhtivusega alumiiniumisulamist korpust, mille ristlõikepindala on oluliselt suurem kui juhil endal. See tagab madala maandustakistuse, vastab ohutusstandarditele ja pakub usaldusväärset kaitset nii seadmetele kui ka operaatoritele.

Mugav paigaldamine ja hooldus: projekti elutsükli kogukulude vähendamine

Paindlikud paigaldusmeetodid: toetab mitmesuunalist paigaldust – nii horisontaalset kui ka vertikaalset – ning selle saab kinnitusklambrite abil kiiresti kinnitada elektriliste püstikute, seadmeruumide või lagede külge. Modulaarne disain hõlbustab kiiret kokkupanekut; standardsed sektsioonid on saadaval pikkusega 3 m, 6 m või 8 m (kohandatav vastavalt kasutaja spetsifikatsioonidele). Lisaks saab väljalaskeavasid paigutada mis tahes soovitud kohta vastavalt kliendi nõudmistele, eeldusel, et väljalaskeavade vaheline kaugus on vähemalt 0,6 meetrit. See paindlikkus võimaldab mugavalt tulevikus võimsust laiendada ja marsruuti kohandada, lühendades oluliselt paigaldustsüklit.

Kasutajakeskse disaini üksikasjad

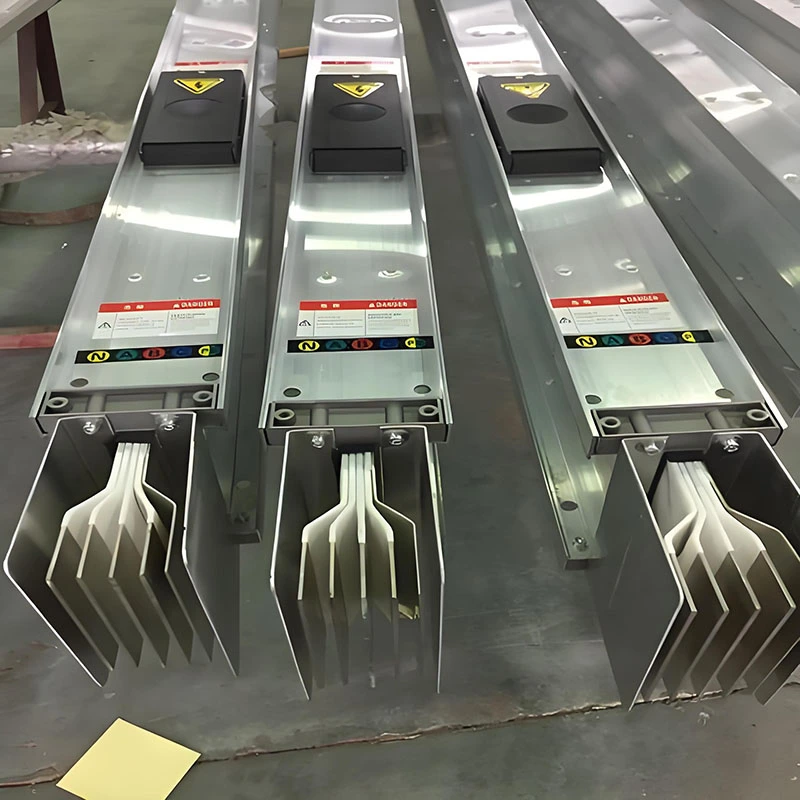

Väljalaskeseadmetel on pistikupesa/pistikupesa kasutusiga ≥200 tsüklit. Koos pistikutega, millel on faasivigade vältimine, väheneb paigaldusvigade oht drastiliselt.

Kasutades põkkliigendi paigaldamise meetodit, on ühenduspoltide kinnitamiseks vaja ainult ühte mutrivõtit, mis muudab toimingu lihtsaks ja vaevatu. Kõik erinevate praeguste reitingutega tooted kasutavad standardiseeritud katteplaati, mis tagab kõrge standardimise, tugeva vahetatavuse ja mugava liidese kohandatavuse võimsuse reguleerimiseks.

Gofreeritud paisumisvuukidega varustatud süsteem võimaldab reguleerimisel kahte vabadusastet – nii horisontaalselt kui ka vertikaalselt. See mitte ainult ei võta arvesse temperatuurikõikumistest tingitud paisumist ja kokkutõmbumist, vaid kompenseerib ka vundamendi vajumisest tulenevaid konstruktsioonihälbeid. See uuendus lahendab traditsiooniliste libisevate plaatidega laiendusseadmete puudused, nagu halvad kaitsetasemed, tülikas paigaldus ja ebausaldusväärne töö.

Lihtsustatud hooldusskeem: korraline hooldus nõuab ainult regulaarset konnektori tiheduse ja korpuse terviklikkuse kontrollimist. Selliste probleemide korral nagu isolatsioonitugevuse vähenemine võib sisemised komponendid lühikese koormuseta töötamise ajal kuivada. Kohaliku ülekuumenemise korral saab probleemi kiiresti lahendada ühenduspunktide tõrkeotsinguga või koormuse reguleerimisega, mille tulemuseks on madalad hoolduskulud.

Tüüpilised rakendusestsenaariumid

Nõrkvooluga suletud bussiteed kasutatakse laialdaselt:

▪Valgustuse ja seadmete elektrijaotuse kaubanduslikud kontorid

▪Juhtkappide ja PLC-de tööstuslikud automaatikasüsteemid

▪Meditsiini- ja laborikeskkonnad, mis nõuavad stabiilset puhast võimsust

▪Madalpinge- ja avariisüsteemide infrastruktuuri ehitamine

▪Tehase uuendused, kus on vaja tõhusat moderniseerimist

Valikujuhend: Projekti nõuete teaduslik sobitamine

Voolutugevuse valimine: valige tegelik koormusvoolu põhjal sobiv nimiväärtus; on soovitatav lisada 10–20% ohutusvaru, et rahuldada tulevasi võimsuse suurendamise vajadusi ja tagada toote pikaajaline stabiilsus.

Isolatsioonitüübi valik: Madala ümbritseva õhu temperatuuri ja minimaalse voolukõikumisega kuivas keskkonnas on eelistatud valik õhkisolatsiooniga süsteemid; piiratud ruumiga, kõrge õhuniiskusega või tolmuses keskkonnas on soovitatav kasutada kompaktse isolatsiooniga süsteeme.

Kaitseklassi määramine: standardsete sisetingimuste puhul piisab IP40 reitingust; välistingimustes või niiskes/tolmuses keskkonnas tagada kaitseklass vähemalt IP54; merekliima keskkonnas on soovitatav kasutada kõrgema kaitseklassiga tooteid.

Juhtmaterjaliga seotud kaalutlused: projektide jaoks, mis hõlmavad püsivalt suuri koormusi või mis nõuavad erakordset stabiilsust, on eelistatud valik vaskjuhtmed; piiratud eelarve ja minimaalse koormuse kõikumisega projektide jaoks võib valida alumiiniumsulamist juhtmeid.

Erinõuete kohandamine: kui teil on installikeskkondade, praeguste hinnangute või funktsionaalsete funktsioonide kohta erinõudeid, võtke ühendust meie professionaalse meeskonnaga; pakume teile kohandatud tootelahendust, mis on kohandatud teie vajadustele.
