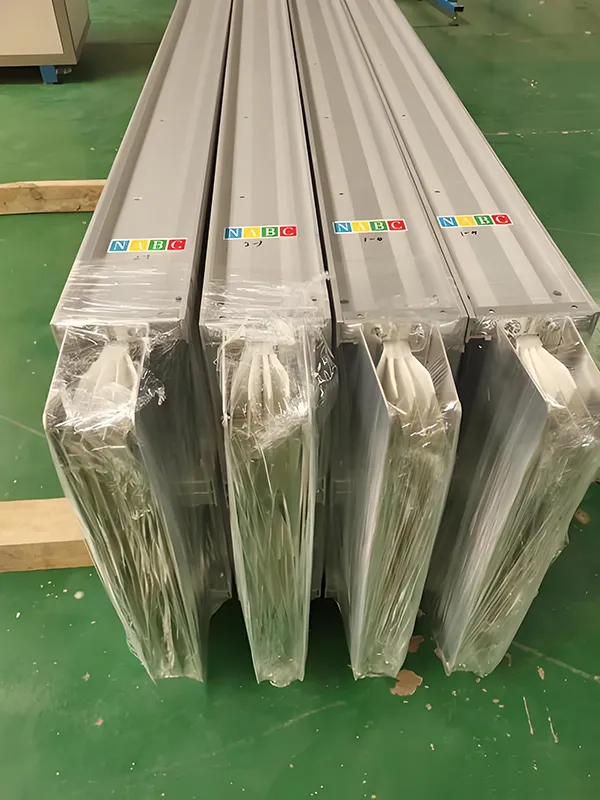

Madalpinge Sandwich Busway

Tänu oma kompaktsele struktuurile, suurepärasele soojuse hajutamisele ja tugevale voolukandevõimele on Low Voltage Sandwich Busway muutunud tänapäevaste elektrijaotussüsteemide peamiseks valikuks.

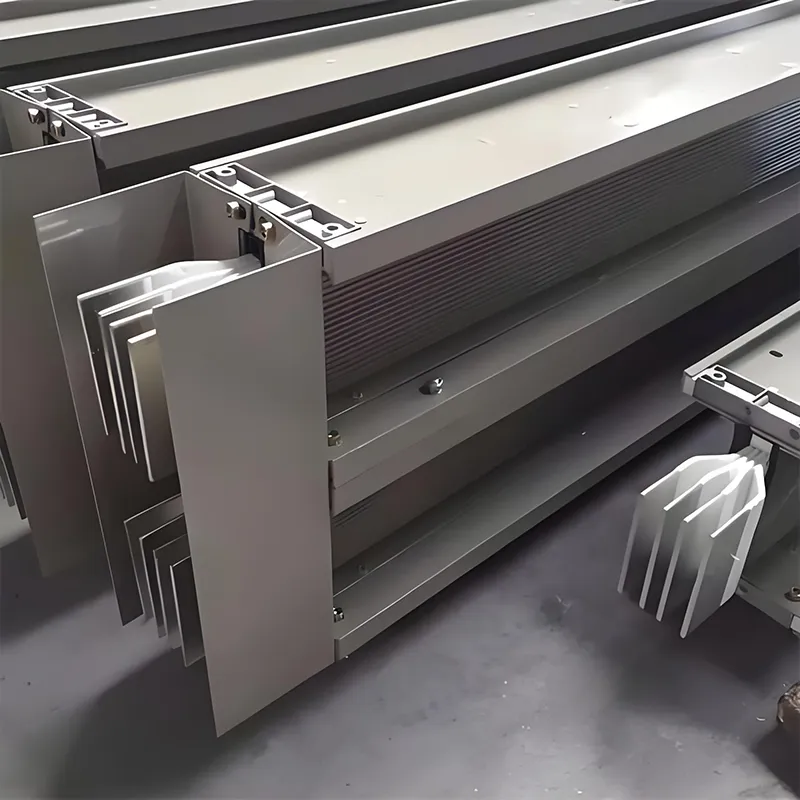

Südamiku struktuur ja isolatsiooni konfiguratsioon

•Juhi materjal: Kõrge puhtusastmega elektrolüütiline vask (puhtus ≥ 99,9%); pind võib olla valikuliselt hõbetatud või tinatatud, et suurendada juhtivust ja oksüdatsioonikindlust.

Isolatsioonimaterjalid:

•Standardne tüüp: pikaajalise töökindluse tagamiseks kasutatakse B-klassi või kõrgemaid isolatsioonimaterjale (temperatuurikindlus: 130°C) – nagu polüesterkile, vilgukiviteip jne.

•Tulekindel tüüp: kasutab vilgukivi teibi ja keramiseeriva silikoonkummi komposiitkihti, mis suudab säilitada isolatsioonivõime isegi kõrgetel temperatuuridel vahemikus 600 °C kuni 1000 °C.

• Veekindel/korrosioonikindel tüüp: H-klassi polüester-imiidi või epoksüvaigu valamise kaudu kapseldamine; isolatsiooniklass jõuab H-klassi (180°C), pakkudes kasutusiga üle 50 aasta.

• "Sandwich" struktuuri omadused: faasijuhtmed on tihedalt virnastatud ja kokkusurutud ilma õhuvahedeta; koost on täielikult kapseldatud ja surve all vormitud, vähendades oluliselt reaktiivsust ja pingelangust.

Peamised elektri- ja ohutusparameetrid

Temperatuuri tõus ja termilise jõudluse juhtimine

Temperatuuri tõusu piirid (keskkonna temperatuuril 40 °C):

Ühendusklemmid: ≤ 60 K (st maksimaalselt 100 °C)

Metallist korpus: ≤ 30 K (st maksimaalselt 70 °C)

Isolatsioonipind: ≤ 40 K (st maksimaalselt 80 °C)

Soojuse hajumise mehhanism:

Juhtide tekitatud soojus juhitakse läbi isolatsioonikihi metallkestasse, kus see seejärel konvektsiooni ja kiirguse kaudu hajub.

Alumiiniumisulamist korpusel on integreeritud jahutusradiaatori konstruktsioon, mis suurendab soojuse hajumise efektiivsust üle 30%.

Soojuskindluse piirangud:

Standardtüüp: Pikaajaline töötemperatuur ≤ 130°C

Tulekindel tüüp: suudab säilitada pidevat toiteallikat üle 90 minuti temperatuuril 960 °C

Valuvaigu tüüp: suudab stabiilselt töötada keskkonnatemperatuuri vahemikus -40 °C kuni 130 °C

Kaitseklass (IP-kood) ja kohaldatavad keskkonnad

Mehaanilised ja paigaldusomadused

Korpuse materjal:

Alumiiniumisulam: kerge, korrosioonikindel ja pakub suurepärast soojuse hajumist; sobib kasutamiseks kaitsemaandusjuhina (PE).

Külmvaltsitud teras: kõrge konstruktsioonitugevus; tulekindla värviga kattuna sobib see tulekindlaks kasutamiseks.

Vaiguvalu: sellel on mittemetallist korpus ja see tagab igakülgse "neljasuunalise kaitse" – veekindluse, korrosioonikindluse, plahvatuskindluse ja tolmukindluse.

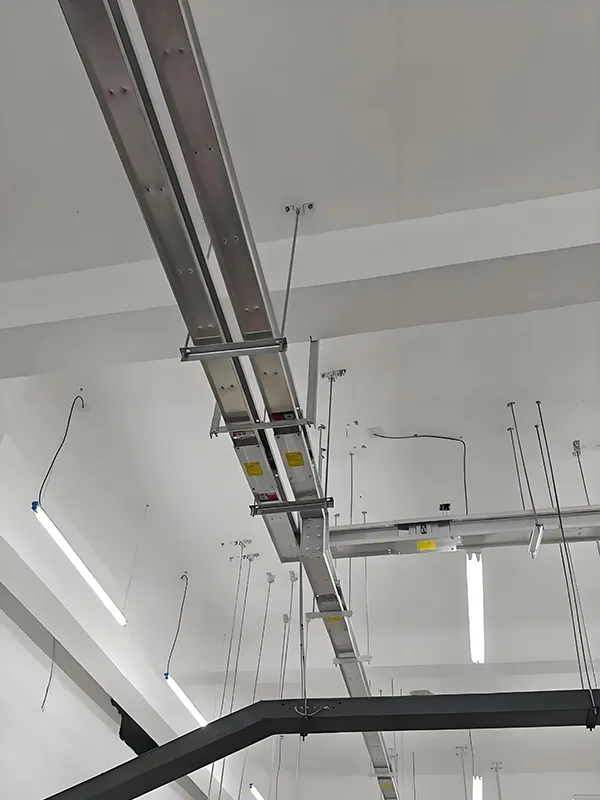

Paigaldusmeetod:

Toetab horisontaalset või vertikaalset vedrustuse kinnitust, reguleeritava tolerantsiga ±4 mm.

Toe ja riidepuu vahekaugus: ≤3m sirgete lõikude puhul; ≤1,5 m kõverate lõikude puhul.

Ühenduse tehnoloogia:

Ühe poldi kiirühendus: varustatud pöördemomendi juhtimismehhanismiga, et tagada minimaalne kontakttakistus.

Intelligentsed konnektorid: toetavad hoolduse jälgimise võimalusi, vähendades sellega töötõrke ohtu.

Spetsialiseeritud tehnoloogiate laiendamine

Tulekindel siinikanalid (NH-tüüpi)‌

Tulekindlus: valitavad valikud 1 tund, 1,5 tundi, 2 tundi või 3 tundi

Soojusisolatsioonikiht: alumiiniumsilikaatkiudvilt (temperatuurikindlus: 1250 °C)

Väliskate: paisuv tulekindel värv; suurendab kiiresti soojusjuhtivust tulega kokkupuutel, et aeglustada soojusülekannet

Veekindel siinitoru (vaiguvalu tüüp)‌

Kaitseklass: IP67–IP68

Isolatsioonimaterjal: küllastumata polüestervaik + anorgaanilised täiteained, terviklikult valatud

Kasutusstsenaariumid: raudteetransiit, keemiatehased, rannikualad ja muud söövitavad või niisked keskkonnad

Intelligentne siinikanalid

Integreerib temperatuuri mõõtmise, voolu jälgimise ja lekkehäire moodulid.

Toetab RS485 või juhtmevaba edastust hooneautomaatikasüsteemidesse integreerimiseks.

KKK

1. Mis on madalpinge Sandwich Busway?

Madalpinge Sandwich Busway on kompaktne siini elektrijaotussüsteem, mis kasutab tihedalt virnastatud juhte koos faasidevahelise isolatsiooniga, tagades kaasaegsete hoonete ja tööstusrajatiste jaoks suure vooluvõimsuse, madala impedantsi ja tõhusa jõuülekande.

2. Millised on sandwich-busway eelised võrreldes traditsiooniliste kaablitega?

Võrreldes traditsiooniliste kaablitega pakub sandwich-siini kanalisüsteem paremat soojuse hajumist, suuremat voolukandevõimet, lihtsamat paigaldamist ja paindlikku laiendamist, mistõttu on see ideaalne suurte elektrijaotusprojektide jaoks.

3. Kus madalpinge Sandwich Busway tavaliselt kasutatakse?

Seda kasutatakse laialdaselt andmekeskustes, ärihoonetes, tehastes, lennujaamades, kaubanduskeskustes ja kõrghoonetes, kus on vaja usaldusväärset ja tõhusat elektrijaotust.

4. Millised voolutugevused on saadaval madalpinge siinisüsteemide jaoks?

Enamik madalpinge siinisüsteeme toetab voolutugevust vahemikus 400A kuni 6300A, olenevalt projekti nõuetest ja süsteemi ülesehitusest.

5. Kas bussiteed saab konkreetsete projektide jaoks kohandada?

Jah. Professionaalsed bussiteede tootjad ja tarnijad, nagu Fenghua Electric, võivad pakkuda kohandatud siinilahendusi, mis põhinevad praegusel võimsusel, paigalduskeskkonnal, kaitsetasemel ja projekti paigutusel.

6. Kas sandwich busway on tööstuslikuks elektrijaotuseks ohutu?

Jah. Kvaliteetsetel madalpinge siinikanalisüsteemidel on tugev isolatsioon, kõrge kaitsetase ja usaldusväärne lühistakistus, mis tagab ohutu ja stabiilse töö.

7. Kuidas valida usaldusväärne busway tootja või tarnija?

Enne ostmist peaksite hindama busway tootja tootmiskogemust, sertifikaate, projektijuhtumeid, kohandamisvõimalusi ja tehnilist tuge.

8. Kuidas saada pakkumist madalpinge Sandwich Busway jaoks?

Madalpinge bussiliini täpse hinna saamiseks peate tavaliselt esitama tarnijale üksikasjad, nagu voolutugevus, siini pikkus, paigaldustüüp ja projekti joonised.
