Vertikaalne Sandwich Busway

Toote positsioneerimine: tõhus jõuülekandelahendus, mis on kohandatud vertikaalse energiajaotuse stsenaariumide jaoks

Qingdao Fenghua Electric Vertical Sandwich Busway on suure vooluga elektrijaotuslahendus, mis on täpselt välja töötatud selliste stsenaariumide jaoks nagu elektrijaotusšahtid kõrghoonetes ja vertikaalne jõuülekanne tööstusettevõtetes. Integreerides vertikaalseks paigaldamiseks optimeeritud disainiga "sandwich"-kompaktse virnastamisstruktuuri, saavutab toode mitmeid läbimurdeid ruumikasutuse, jõuülekande efektiivsuse, ohutuse ja stabiilsuse vallas, muutes end parimaks valikuks vertikaalseks elektrijaotuseks kaasaegses arhitektuuri- ja tööstuskeskkonnas.

Tehnilised parameetrid

Põhitehnoloogiad: jõudluse läbimurded vertikaalsetes keskkondades

1. Kohandatud "võileiva" virnastruktuur: kompaktne disain, mis on kohandatud vertikaalsete ruumide jaoks

Toode kasutab nn sandwich-struktuuri, millel on lünkadeta ja tihe kolmefaasiliste juhtmete virnastamine. Juhtmed on üksteisest otse isoleeritud, kasutades suure jõudlusega dielektrilisi materjale, kõrvaldades seeläbi täielikult faasidevahelised õhuvahed. Spetsiaalselt vertikaalsete paigaldusstsenaariumide jaoks optimeeritud juhtmete paigutust ja korpuse struktuuri on täiustatud, et vähendada üldist mahtu rohkem kui 30% võrreldes traditsiooniliste siinisüsteemidega. See disain võimaldab ideaalselt sobituda toitejaotusvõllide kitsastesse ruumidesse, võimaldades maksimaalset voolu kandevõimet piiratud vertikaalsetes kanalites^.

2. Kõrge puhtusastmega vaskjuhtmed: vertikaalse jõuülekande efektiivsuse tagamine

Juhtmaterjaliks on valitud T2-klassi elektrolüütiline vask puhtusega ≥99,95%. Temperatuuril 20 °C on selle eritakistus nii madal kui 0,01777 Ω·mm²/m ja juhtivus ületab 98%. Vertikaalsete jõuülekande stsenaariumide korral minimeerib see madala takistusega karakteristika tõhusalt pingelangust pikkadel vahemaadel, tagades stabiilse toitepinge kõrghoone igal korrusel. Juhtide pindu saab valikuliselt töödelda tina- või hõbedaga, et suurendada korrosioonikindlust, tagades madala kontakttakistuse säilimise pika aja jooksul – isegi niiskes elektrijaotusvõlli keskkonnas –, välistades sellega võimalikud ülekuumenemise ohud.

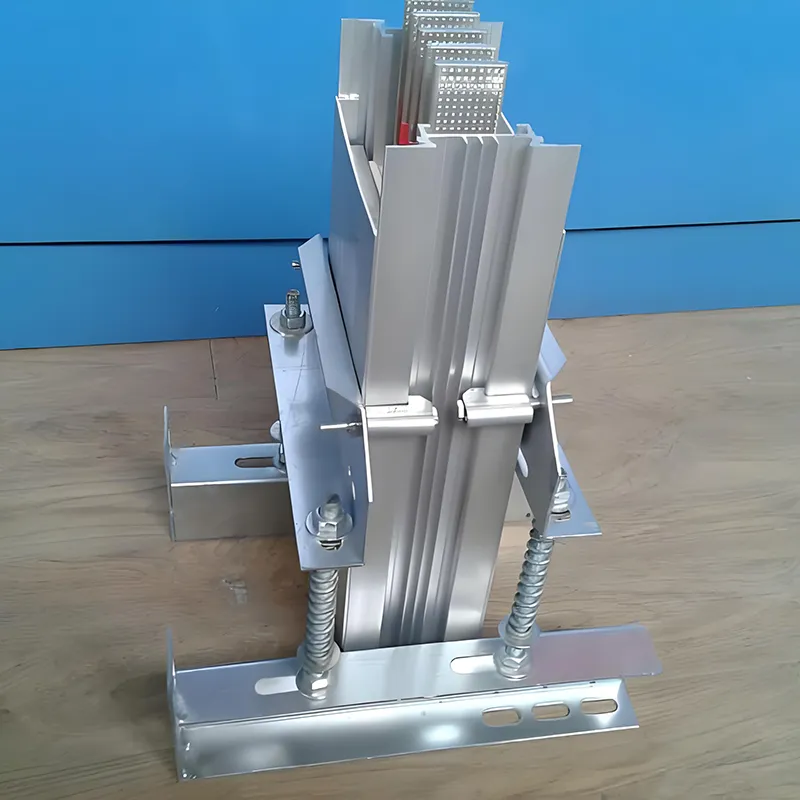

3. Integreeritud vertikaalne soojuse hajutamise süsteem: pikkade vahemaade temperatuuritõusuga seotud väljakutsete lahendamine

Vertikaalse paigalduse ajal ülespoole koguneva soojuse probleemi lahendamiseks kasutab süsteem kolmeastmelist vertikaalset soojuse hajumise rada: "Dirigent – ​​isolatsioonikiht – metallkest." Korpus on valmistatud pressitud alumiinium-magneesiumisulamist, mille pinnale on integreeritud pikisuunalised soojust hajutavad ribid. Võrreldes standardse terasest korpusega, suurendab see disain soojuse hajumise pindala 35% ja suurendab soojusjuhtivuse efektiivsust viis korda. Ümbritseva õhu temperatuuril 40°C jääb ühendusklemmide temperatuuritõus ≤60K, metallkorpuse temperatuuritõus aga ≤30K-ni, mis on tööstusstandarditest tunduvalt madalam, tagades seeläbi stabiilse töö kaugmaa vertikaalse jõuülekande ajal.

4. Ohutusdisain "korstnaefekti" vastu: tugeva vertikaalse tuletõkke rajamine

"Sandwich" lünkadeta struktuur välistab täielikult pidevad õhukanalid; tulekahju korral takistatakse kuuma õhuvoolu kiiret levikut ülespoole mööda siinisüsteemi. See kõrvaldab tõhusalt "korstnaefekti" selle tekkekohas ja on edukalt läbinud autoriteetsete riiklike tuleohutusagentuuride testimise. Lisaks on lisavarustusena saadaval tulekindel variant; Vilgukivilindist ja keramiseerivast silikoonkummist komposiitist isolatsioonikihti kasutades suudab see versioon säilitada toiteallika üle 180 minuti äärmuslikel temperatuuridel 960 °C, täites sellega kõrghoonete tuleohutusahelate ranged nõuded.

Eksklusiivsed funktsioonid vertikaalseks paigaldamiseks

1. Modulaarne vertikaalne ühendussüsteem

Tehases kokkupandavate standardseadmetega süsteem kasutab kohapealsete ühenduste jaoks kahepoolseid pöördemomendiga reguleeritavaid polte ja ketasvedrusid. See konstruktsioon võimaldab ±4 mm paigaldustolerantsi reguleerimist, kohandades tõhusalt vertikaalsetele paigaldustele omaseid täpsushälbeid. Paigaldusaeg segmendi kohta on ≤10 minutit; võrreldes traditsioonilise kaablijuhtmestikuga paraneb ehituse efektiivsus üle 60%.

2. Kihiline pistikprogrammi disain: vastab paindlikult põrandaspetsiifilistele energiavajadustele

Väljalaskeavasid saab avada mis tahes vertikaalses asendis piki siini kanalit. Väljalaskeseadmed toetavad kuumühendamist (sisse- ja eemaldamist pingestatud tingimustes), tagades "maa-esimene, maa-viimane" ühendusjärjestuse, et täielikult välistada elektrikaare tekkimise oht. Igal korrusel saab paindlikult konfigureerida äravooluseadmeid konkreetsete võimsusnõuete alusel, ilma et oleks vaja terveid siini segmente ümber ühendada – see sobib ideaalselt korruse paigutuse ja kõrghoonetele omaste võimsuse suurendamise vajadustega.

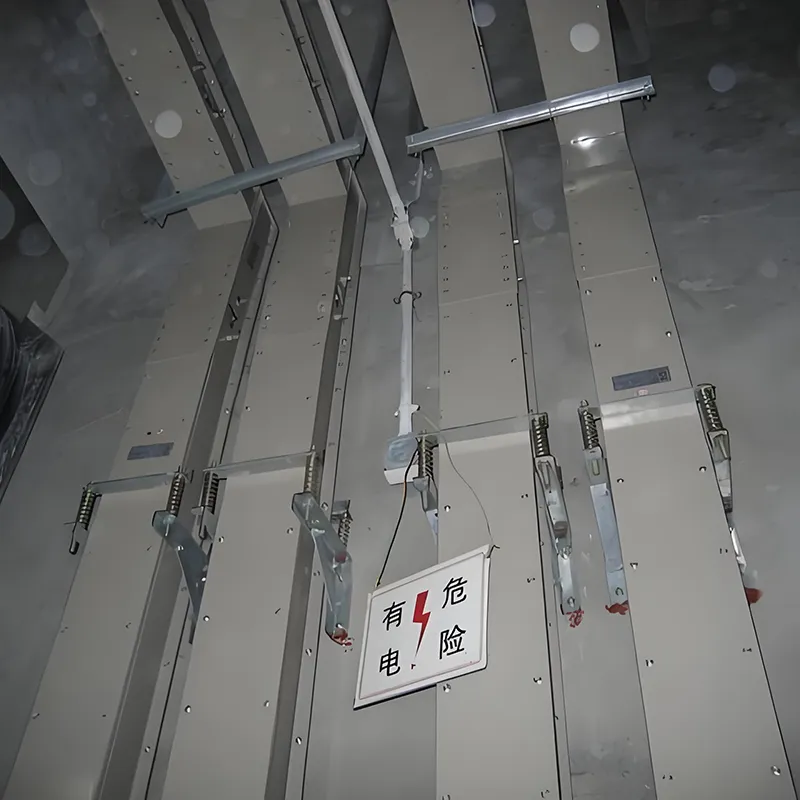

3. Kukkumisvastane ja seismiline tugevdamine

Spetsiaalselt vertikaalsete paigaldusstsenaariumide jaoks loodud süsteem on varustatud spetsiaalsete kukkumisvastaste klambrite ja seismiliste tugevduskomponentidega, mis on võimelised taluma 8-magnituudiseid maavärinaid, tagades sellega siinitorustiku struktuurse stabiilsuse äärmuslikes töötingimustes. Klambrite vahekaugust saab paindlikult reguleerida vastavalt põranda kõrguse nõuetele: ≤3m sirgete osade puhul ja ≤1,5m nurgasektsioonide puhul.

Rakenduse stsenaariumid

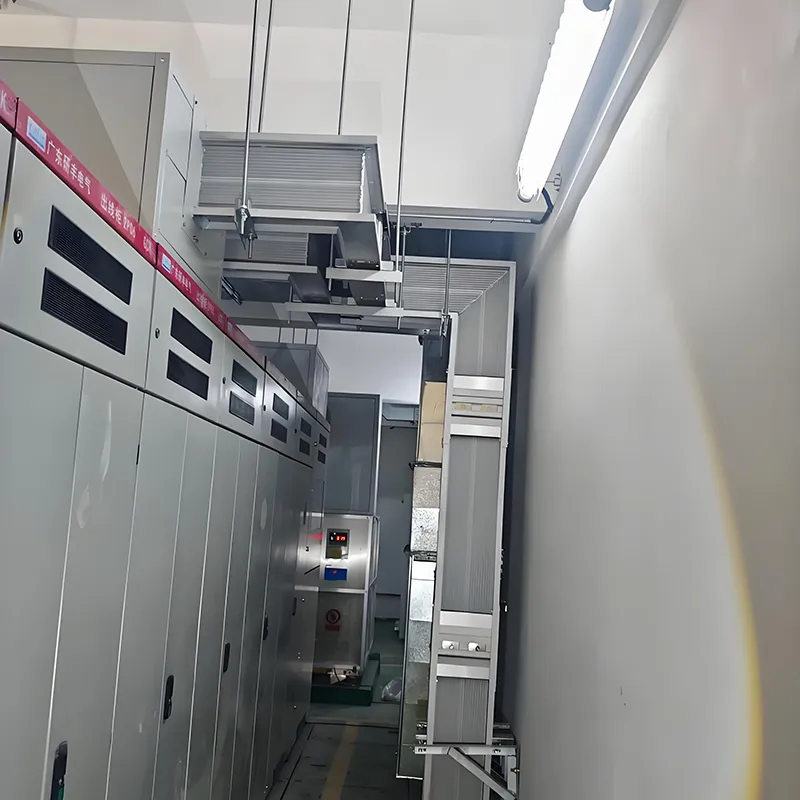

1. Kõrghoonete elektrijaotusvõllid

Vertikaalselt juhitud elektrijaotusvõllides asendab süsteem traditsioonilisi kaableid. Sama vooluvõimsuse korral võtab see ainult ühe kolmandiku kaablite jaoks vajalikust ruumist, lahendades tõhusalt kriitilise probleemi, mis on piiratud ruumiga kõrghoonete elektrijaotusšahtides. Selle täielikult suletud konstruktsioon välistab sellised ohud nagu näriliste nakatumine ja tuleoht, suurendades seeläbi hoone elektrijaotussüsteemi üldist ohutust.

2. Vertikaalne jõuülekanne tööstusettevõtetes

Pakub vertikaalset magistraaltoiteallikat suuremahulistele seadmetele ja automatiseeritud tootmisliinidele mitmekorruselistes tööstusrajatistes. Selle suur voolutihedus sobib ideaalselt kontsentreeritud seadmete paigutuse jaoks, samas kui selle modulaarne laiendatavus toetab tootmisliinide paindlikku kohandamist.

3. Spetsiaalsed vertikaalsed keskkonnad

Veekindlad valuvaigust tooted sobivad vertikaalseks jõuülekandeks niisketes ja söövitavates keskkondades, nagu näiteks maa-alused kommunaaltunnelid ja raudteetransiidisüsteemid. Tulekindlad tooted on rakendatavad vertikaalsete elektrijaotuse stsenaariumide puhul, mille tuleohutusnõuded on ranged, näiteks naftakeemia- ja tuumaenergiatööstuses.

Kliendi väärtus

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. asub kaunis rannikulinnas Qingdao lääneranniku uues piirkonnas. 2005. aastal asutatud ettevõte on juhtiv tootja, mis on spetsialiseerunud elektritoodetele, sealhulgas kaablirennidele, siinikanalitele ja elektrijaotuskappidele. Meie tütarettevõte Qingdao Fenghua Electric Co., Ltd. täiendab meie emaettevõtet, luues ühiselt tervikliku tootemaatriksi, mis hõlmab kogu elektrijaotusseadmete spektrit. Viimastel aastatel on ettevõte säilitanud vankumatu pühendumuse innovatsioonile, saavutades märkimisväärseid tulemusi energiasäästu ja tarbimise vähendamise vallas. Mitmed meie tooted – nagu iselukustuvad kaablirennid ja vask-alumiinium komposiitsiinid – on pälvinud turul tunnustust oma kõrge lisandväärtuse ja arenenud tehnoloogilise sisu tõttu. Lisaks on meil põhjalikud katsearuanded ja kohustuslikud sertifitseerimissertifikaadid, mis hõlmavad laia valikut siinijuhtmete spetsifikatsioone, mis võimaldavad meil täielikult rahuldada oma klientide mitmekülgseid vajadusi.

Valides Qingdao Fenghua Electricu vertikaalse Sandwich Busway, saate kasu:

• Ruumi optimeerimine: vertikaalset ruumikasutust suurendatakse kolm korda, mistõttu sobib see suurepäraselt voolujaotusvõllidele tüüpilistesse kitsastesse keskkondadesse.

• Energiatõhusus: tänu madala takistusega vaskjuhtmetele ja madala reaktantsiga konstruktsioonile vähendab see elektrijaotuskadusid 10–20% aastas.

• Ohutus ja usaldusväärsus: Sisaldab "korstnaefekti" vastast konstruktsiooni koos mitme kaitsekihiga, mis loob tugeva vertikaalse tuletõkke.

• Paindlik kohandatavus: kihilise pistikliidese ja modulaarse paigaldusvõimalusega sobib see tulevaste põrandapaigutuse kohanduste ja seadmete laiendamise nõuetega.

• Brändi kinnitus: Qingdao Fenghua 18-aastase tootmise eriteadmiste toel pakume igakülgset müügijärgset teenindust ja tehnilist tuge.

KKK

1. Mis on vertikaalne sandwich busway?

Vertikaalne sandwich-busway on kompaktne kõrge voolutugevusega jaotussüsteem virnastatud vaskjuhtmetega, mis on loodud ohutuks ja tõhusaks vertikaalseks jõuülekandeks kõrghoonetes ja tööstuslikes töökodades.

2.Millised on voolu ja pinge nimiväärtused?

Fenghua Electric vertikaalsed siinid on voolutugevusega 250A–6300A ja ≤690 VAC, mis sobivad mitmesuguste madalpinge kõrge voolu jaotusrakenduste jaoks.

3.Milliseid materjale kasutatakse juhtmete jaoks?

Kasutatakse kõrge puhtusastmega T2 elektrolüütilist vaske, mis tagab väikese kadu, kõrge juhtivuse ja pikaajalise töökindluse.

4.Millised kaitsetasemed on saadaval?

Olenevalt mudelist on kaitseklass vahemikus IP54 kuni IP68, mistõttu see sobib kasutamiseks sise-, välis- ja karmides keskkondades.

5. Kas bussiteed saab kasutada tuleohtlikes piirkondades?

Jah, tulekindlal mudelil on kuni 180°C isolatsioon ja lühiskindlus, mis on mõeldud ohutuks kasutamiseks tulekahju tingimustes.

6.Kui kõrgele saab seda vertikaalselt paigaldada?

Vertikaalne paigaldus võib ulatuda kuni 200 meetrini, olenevalt bussitee tüübist ja koormusnõuetest.

7. Kas paigaldamine on lihtne?

Jah, modulaarne disain ja kompaktne struktuur võimaldavad kiiret ja mugavat paigaldamist, vähendades töö- ja projektiaega.

8. Kus seda tavaliselt kasutatakse?

Ideaalne kõrghoonete šahtide, tööstuslike töökodade, tehaste, andmekeskuste ja muude vertikaalsete suure voolu jaotusstsenaariumide jaoks.
